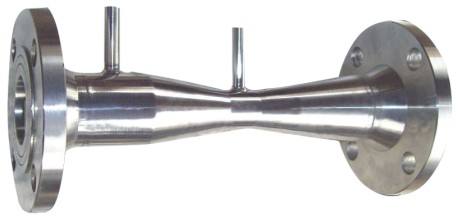

LGW型標準文丘里管系標準節流件之一,它配差壓儀表,用于測量封閉管道中單相穩定流體(液體、氣體或蒸氣)的體積流量。由于它結構簡單,工作可靠,已廣泛用于化工、石油、輕工、醫藥、化肥、治金等工業部門。
LGW型標準文丘里管特點:
結構簡單,工作可靠。
已標準化,無需實流校驗。
壓力損失小。
LGW型標準文丘里管主要技術指標:
測量精度:±1%
公稱通徑:DN(50-3000)mm
公稱壓力:(0.6,1.0,1.6,2.5)MPa
文丘里管類型:
機械加工:DN(50-250)mmBBBBBB鑄造加工:DN(50-800)mm
板焊:DN(200-3000)mmBBBBBBBB雷諾數范圍:2×105至2×106
材質:鑄鐵、碳鋼、不銹鋼
