LUGB型渦街流量計   首次安裝請參考 渦街流量計初裝教程

1、概述



　　LUGB型渦街流量計是根據卡門(Karman)渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。



　　該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號;復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。



2、工作原理



　　渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：



f=St×V/d式中



f渦街發生頻率(Hz)

V旋渦發生體兩側的平均流速(m/s)

st斯特羅哈爾系數(常數)



　　這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號(或標準信號)。



3、儀表特點與用途



特點：



無可動部件，長期穩定，結構簡單便于安裝和維護

傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移

性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式

**度較高，通常液體的測量精度為士10%;氣體的測量精度為士15%

測量量程范圍寬，在雷諾數為2X10‘到7X106范圍內，可達1：20N

壓損小(約為孔板流量計的1/4~1/2)，屬于節能流量?jī)x表

安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝

采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能

采用超低功耗單片微機技術，1節3V1OAH貍電池可使用5年以上

由軟件對儀表系數非線性進行修正，提高測量精度

采用EEPROM對累積流量進行掉電保護，保護時間大于10年

用途：



　　本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

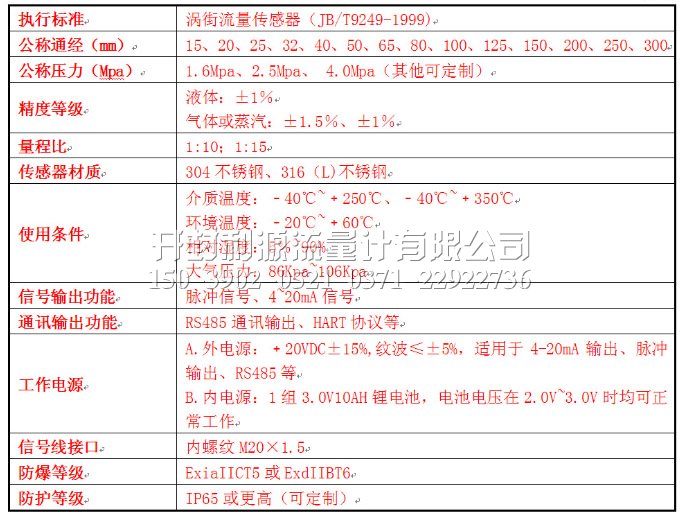

渦街流量計參數
